Bague BlockSur Porte de Garage sur tube ZF 80

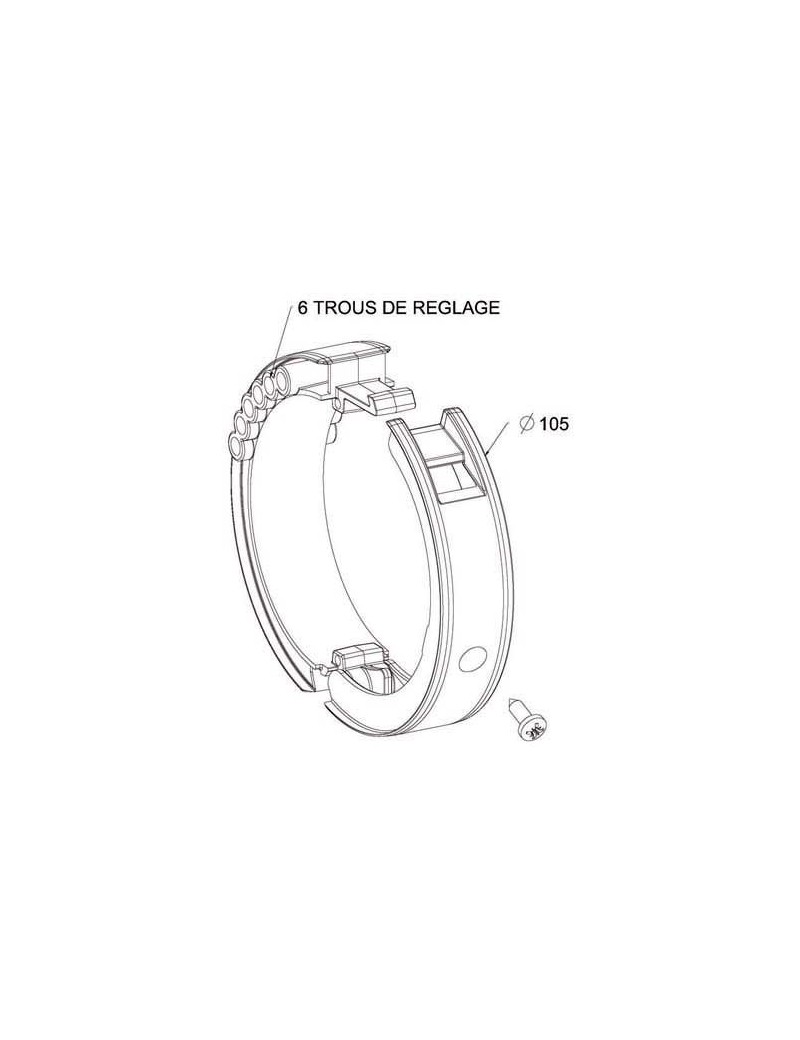

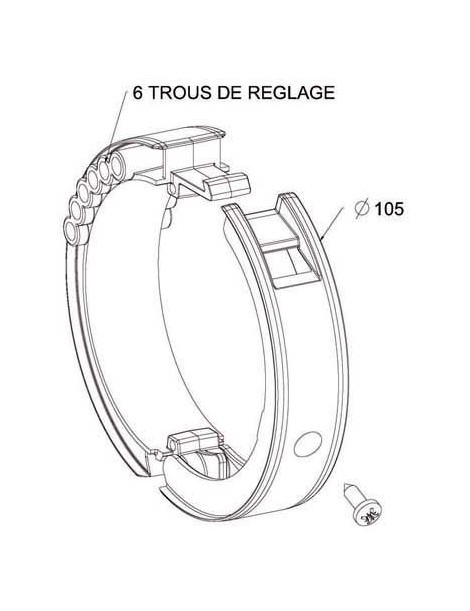

6 trous de réglage

Diamètre extérieur de Ø105mm

Prévoir 2 bagues par verrou.

Livrée avec vis d'immobilisation

Cette bague est en 2 parties livrée assemblée fermée :
ouverture pour mise en place sur le tube par une simple pression sur la
languette crochet.

Description ZF :

Caractéristiques :

Ces bagues sont composées de deux demi-bagues clippables injectées en polypropylène de teinte naturelle livrées pré-assemblées.

Elles présentent une série de 6 fûts Ø 5 permettant le montage rapide des verrous Blocksur sans réglage. Un perçage Ø 4.5 avec lamage permet le montage d’une vis pour immobilisation sur le tube : vis tôle CBLZ Ø 4,2 – longueur 13 fournie qui vient se visser dans les perçages Ø 3 du tube.

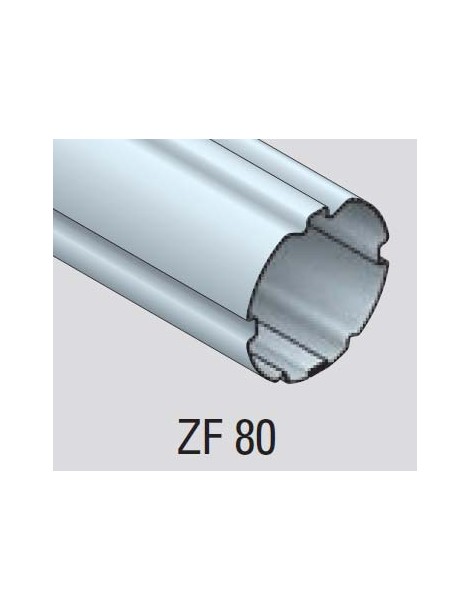

Elles se montent indifféremment sur les tubes ZF 80 d’épaisseur 1 ou 1.2 mm.

Ces bagues d’une largeur de 24 mm permettent une meilleure assise des lames, et leurs bords en forme de tonneau, rayonnés et déformables, permettent de garantir un meilleur respect de l’intégrité des lames de volet.

Utilisation :

Ces bagues permettent le montage rapide, simple et fiable des verrous de sécurité automatiques Blocksur :

• modèle H895AA : pour verrou Blocksur série H818 H819 etc
• modèle H895AB : pour verrou Blocksur spécifique porte de garage série H895A, H895B :

Il est nécessaire de prévoir 2 bagues complètes par verrou.

Ces bagues peuvent être aussi utilisées en principe bague d’enroulement pour améliorer la régularité de l’enroulement de lames à pas « important ».

Ces bagues permettent un démontage et remontage aisé en cas de SAV. Elles se fixent autour du tube en pré positionnant la première demi bague munie des fûts de fixation du verrou sur le tube, et en clippant la deuxième demi bague sur la première par rotation au niveau de la charnière de liaison des deux composants.

Capacité de levage :

15 kg par bague.

Endurance :

Ce produit a satisfait aux essais d’endurance sur 10 000 cycles dans les conditions d’emploi citées ci-dessus

Corrosion :

Un séjour en brouillard salin de 250 heures n’altère pas les caractéristiques mécaniques de ce produit
