Compensateur ZF45 - 7 KG Tirage direct

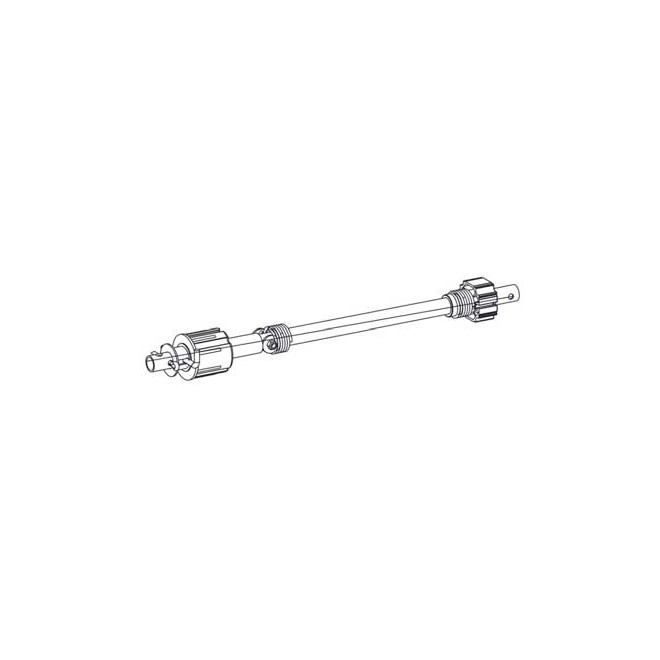

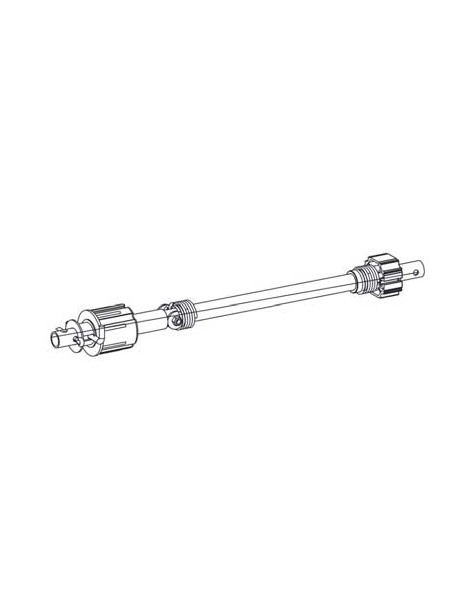

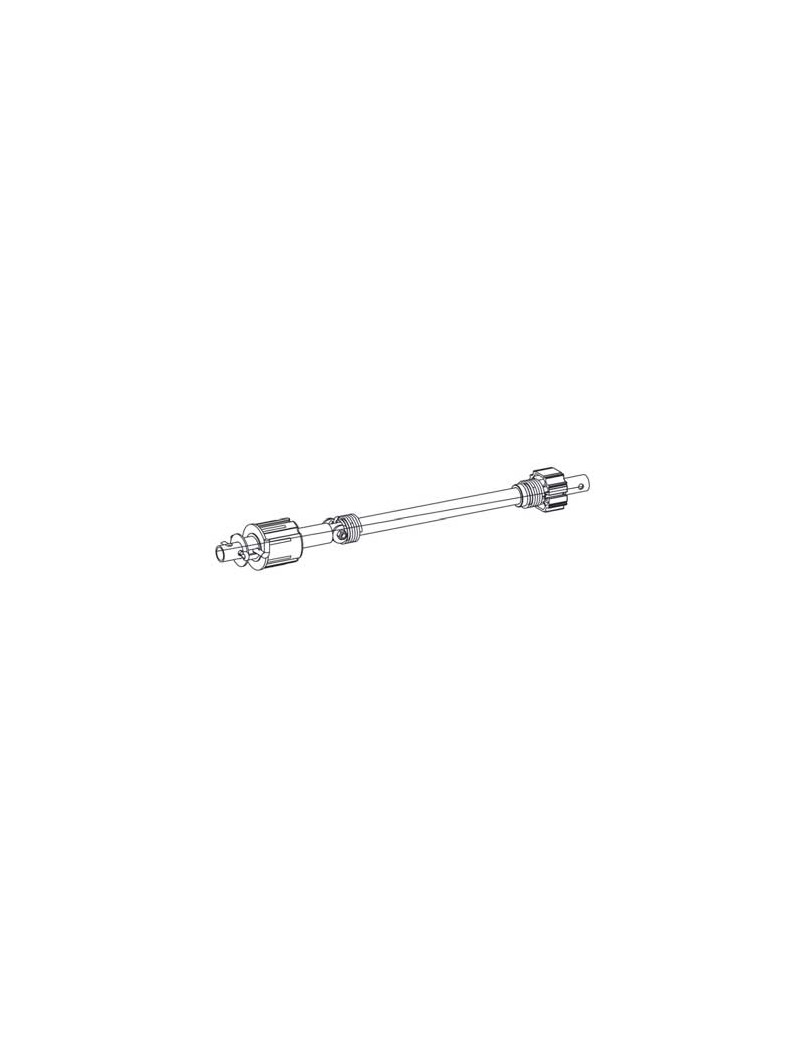

Ressort de compensation pour Tirage direct à monter sur les tubes ZF 45mm (rond avec des raynures).

Pour tablier inférieur à 10Kg

Tension Maxi : 18 tours

Longueur totale : 835mm

Utilisation :
Se monte à gauche enroulement intérieur ou à droite enroulement extérieur.
S’utilise sur des arbres à manoeuvre par tirage direct.
Tablier de petites dimensions.

DEFINITION DU NOMBRE DE TOURS DE TENSION
Nombre de tours de tension = 2 fois le nombre de tours d’enroulement ± 2 tours.
Attention : Règle spécifique uniquement au tirage direct (sans treuil)

CHOIX DU RESSORT
- Poids du tablier

RECAPITULATIF DU MONTAGE STANDARD D’UN ARBRE COMPENSE
- Graisser le compensateur
- Monter le compensateur dans le tube
- Immobiliser le tube sur le compensateur (placer une vis dans l’embout)
- Retirer la goupille coudée
- Procéder à la tension du ressort
- Replacer la goupille coudée
- Mettre en place l’arbre avec le treuil
- Accrocher le tablier
- Retirer la goupille coudée en maintenant le tablier par la poignée
- Procéder à l’enroulement du tablier.
Le montage est terminé.

MISE EN GARDE
Précaution à prendre en cas de démontage d’un arbre compensé :
SUR CHANTIER
Remettre la goupille en place dans l’embout avant de démonter l’arbre de ces surpports ou détendre
le ressort avec le treuil.
